Варианты раскроя металла

Чем меньше отходов образуется в процессе раскроя, тем меньше стоимость одной детали на выходе. Грамотный подход к раскрою металла позволяет существенно сэкономить на изготовлении металлоизделия.

Основные инструменты для раскроя металла

Металл раскраивается по определенной технологии, выбор которой зависит от толщины листа, состава сплава, выделенного
бюджета, необходимой скорости операции. С учетом этих параметров раскрой металла производится с использованием следующих инструментов:

ножниц;
гильотины;
циркулярной пилы;
фрезера;
лазера;
гидроабарзива;
плазмы.

Выбор конкретного способа порезки зависит от конфигурации будущей детали, марки металла и его толщины. Также учитывается однотипность заготовок. При необходимости сформировать изделия разной формы разрабатывается точная карта раскроя.

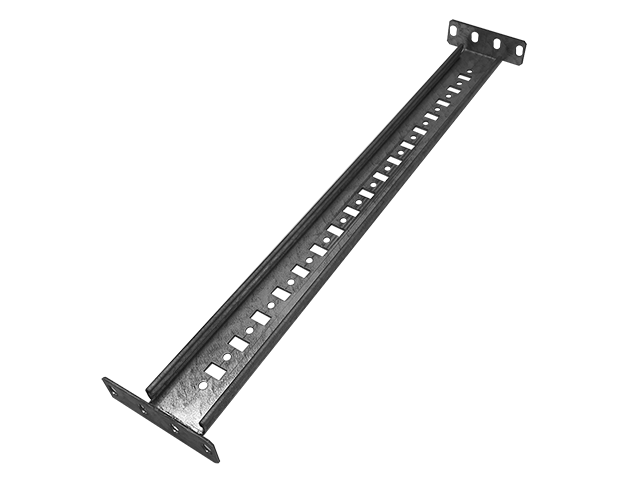

Перфорированная стойка из металла Пластина сделанная способом раскроя металла лазером Составное сложное изделие из листовой стали

Методы раскроя листового металла

Все многообразие используемых методов порезки металлических заготовок группируется в несколько типов.

Механические – для раскроя на заготовку оказывается механическое воздействие. Такой способ реза используется для формирования прямых сторон простой формы. Основные механические методы раскроя:
Гильотина. Заготовка фиксируется на столе, прижимается, после чего лезвие инструмента нарезает требуемый фрагмент. Толщина обрабатываемой заготовки – 0,45-2,5 мм. К плюсам способа относится высокая скорость исполнения и отсутствие термовоздействия. Минусы – высокий риск отклонения геометрии по краям изделия, невозможность изготовления деталей сложной формы.
Дисковые/ленточные пилы. Заготовку размещают на станине, после чего нужную часть вырезают диском либо с использованием ленточной пилы. Предельная толщина заготовки – до 8 мм. Технология часто применяется в качестве вспомогательной, так как не обеспечивает высокую точность раскроя. Ее плюсы в скорости порезки и компактности используемого оборудования. К минусам относится невозможность автоматизации процесса и выполнения криволинейных резов.
Просечной пресс. Рабочая головка инструмента формирует на листе металла выемки требуемой формы. Технология имеет косвенное отношение к раскрою, применяется для создания рифленой формы, небольших по размеру однотипных отверстий.

Лазерная резка – бесконтактная технология обработки металла. На заготовку воздействует луч лазера, под действием которого происходит плавление и испарение металла. Образующаяся окалина удаляется вспомогательным газом.

Для эффективного лазерного раскроя используются твердотельные либо газовые установки, позволяющие разрезать заготовки толщиной до 8 см. К плюсам метода относится высокая точность реза, создание фигур сложной формы, обработка металлов с высокими параметрами теплопроводности, работа установок в автоматическом режиме, минимальное термовоздействие на кромку.

Выбор лазерного раскроя сокращает технологические потери. Толщина раскроя совпадает с диаметром луча, что позволяет формировать заготовки сложной формы без увеличения расхода металла при условии правильного составления карты раскроя.

Плазменный раскрой – металл нарезается пучком плазмы в ограниченной области, что приводит к испарению материала. Между соплом и электродом устанавливается электродуга, на которую подается струя воздуха под давлением. При контакте с заготовкой формируется плазма, обеспечивающая быстрое испарение металла в узкой области.

С помощью плазморезов обрабатываются заготовки большой толщины, но с учетом конусности, что влияет на необходимую геометрию края.

Плюсами плазменной резки выступает:

высокая производительность;
обработка разных материалов без кардинальной перенастройки оборудования;
минимальная ширина раскроя;
отсутствие окалины и наплывов.

Сравнение способов раскроя металла

Способ раскроя	Рекоменд. толщина	Точность	Сложные контуры	Термовоздействие	Оптимальное применение
Гильотина	0,45–2,5 мм	Средняя (прямой рез)	Нет	Отсутствует	Прямолинейная порезка простых заготовок, крупные партии
Дисковые / ленточные пилы	до 8 мм	Невысокая	Нет	Незначительное	Вспомогательная порезка проката, прутка
Просечной пресс	Тонкий лист	Средняя	Ограниченно	Отсутствует	Рифление, перфорация, однотипные отверстия
Лазерная резка	до 80 мм	Высокая (±0,05–0,1 мм)	Да	Минимальное	Точные и сложные детали, серийное производство
Плазменная резка	Большие толщины	Средняя (конусность кромки)	Да	Заметное	Толстый металл, где точность кромки некритична
Гидроабразивная резка	Большие толщины	Высокая	Да	Отсутствует (холодный рез)	Термочувствительные материалы, толстые заготовки

Значения толщины ориентировочные и зависят от марки металла и конкретного оборудования.

Выбор способа раскроя металла

Среди всех методов раскроя металлических заготовок наиболее эффективными признаются лазерная и плазменная резка. С помощью этих технологических операций получаются готовые детали, заготовки нужной формы и размера. При этом лазерная обработка считается более эффективной, экономичной и производительной. Современные лазерные установки способны обрабатывать листовые материалы любого типа. Резка лазером безопасна для персонала и окружающей среды.

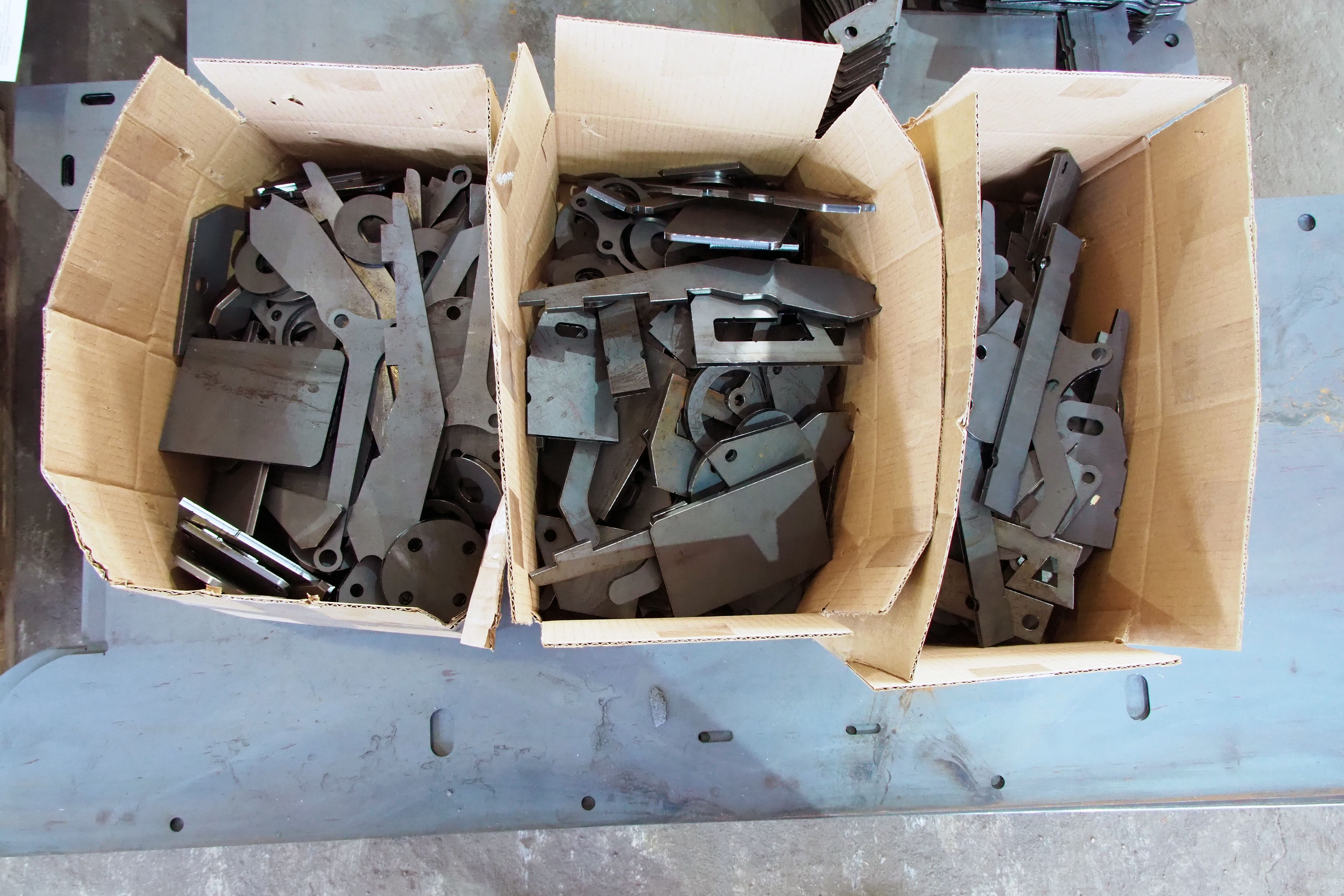

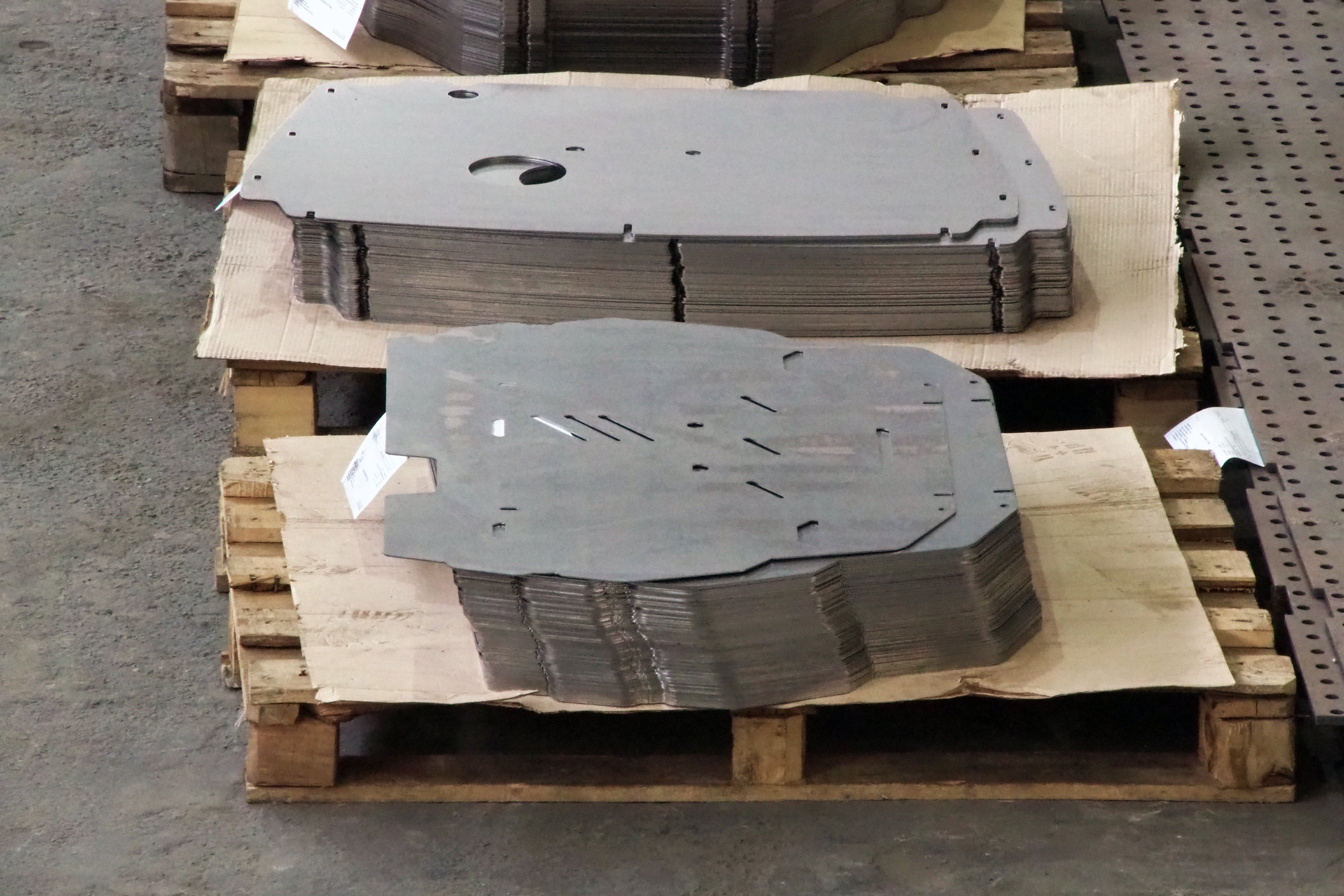

Пластины с отверстиями позиционирования врезанные лазером Заготовки из металла Раскроенный металл в коробках

Компания «Металлист» оказывает полный комплекс услуг по металлообработке, выполняя лазерную резку с использованием производительных лазерных станков. С помощью технологии обрабатываются листовые металлы, сталь, алюминий, медь, латунь, нержавеющая сталь. По желанию заказчика произведём порошковую окраску металлических изделий или вырубку изделий из металла. Детали производятся на заказ по чертежам клиента или типовым проектам.

Преимущества сотрудничества с нашей компанией:

Собственное производство – выполняем заказы любой сложности;
Использование современного европейского оборудования;
Строгий контроль качества на каждом этапе обработки;
Минимальные сроки исполнения заказов;
Скидки постоянным клиентам;
Удобная доставка в регионы РФ.

Наш эксперт отвечает на ваши вопросы

Наибольшую точность обеспечивают лазерная резка и гидроабразивная резка. Лазерный раскрой даёт допуск порядка ±0,05–0,1 мм и чистую кромку практически без заусенцев и окалины, поэтому деталь чаще всего не требует последующей механической доработки. Точность зависит от толщины листа, марки стали и настроек ЧПУ: чем тоньше заготовка, тем меньше отклонение геометрии. Для ответственных изделий со сложным контуром и жёсткими допусками оптимальна именно лазерная технология.

Современные оптоволоконные лазеры уверенно режут листовой прокат толщиной до 80 мм, при этом наибольшая эффективность достигается на тонколистовом металле. Важное преимущество — ширина реза совпадает с диаметром лазерного луча, поэтому технологические отходы минимальны, а коэффициент использования металла растёт. При резке применяется вспомогательный газ (азот или кислород), который удаляет расплав и защищает кромку. Для больших толщин из углеродистой стали иногда выгоднее плазма или гидроабразив.

Резка — это непосредственно процесс разделения заготовки на части выбранным инструментом. Раскрой — более широкое понятие: это рациональное размещение деталей на листе металла с помощью карты раскроя и последующая порезка. Грамотная вложенность деталей сокращает отходы и снижает себестоимость каждого изделия. Проще говоря, резка отвечает на вопрос «чем режем», а раскрой — «как расположить детали, чтобы металл не уходил в лом».

Выбор зависит от толщины металла и требований к качеству кромки. Лазерная резка точнее, оставляет узкий рез и чистую кромку, хорошо справляется со сложными контурами и серийным производством точных деталей. Плазменная резка выигрывает на больших толщинах: плазмотрон с электродугой быстро разрезает толстый прокат, но кромка получается с конусностью, а зона термического влияния заметнее. Для листового металла в большинстве задач эффективнее и экономичнее лазер, для толстостенных заготовок без жёстких требований к кромке — плазма.

Карта раскроя — это схема оптимального размещения деталей на листе перед порезкой. Программа ЧПУ подбирает вложенность так, чтобы между элементами оставалось минимум пространства, а коэффициент использования металла был максимальным. Это напрямую снижает отходы и себестоимость детали, что особенно важно при изготовлении изделий разной формы и крупных партий. Чем точнее составлена карта, тем меньше металла уходит в деловой остаток и лом.

Основные критерии выбора — толщина и марка сплава, требуемая точность, сложность контура, объём партии и бюджет. Для прямых резов простых заготовок подойдёт гильотина или дисковая пила; для сложной геометрии и высокой точности — лазерный раскрой; для толстого проката — плазменная или гидроабразивная резка. Также учитывают допустимое термовоздействие: если материал термочувствительный (например, некоторые нержавеющие стали и алюминий), предпочтителен холодный гидроабразивный рез. На практике оптимальный способ определяется по чертежу и техническому заданию.

Экономичность складывается из скорости реза, стоимости оборудования, расхода вспомогательного газа и величины отходов. При серийном производстве деталей из листового металла наиболее выгодна лазерная резка: высокая производительность, узкий рез и точная карта раскроя дают низкую себестоимость на единицу. Для единичных толстостенных заготовок дешевле может оказаться плазма. Итоговую экономику всегда считают по конкретному заказу — с учётом марки металла, толщины и тиража.
