Сопла для станка лазерной резки

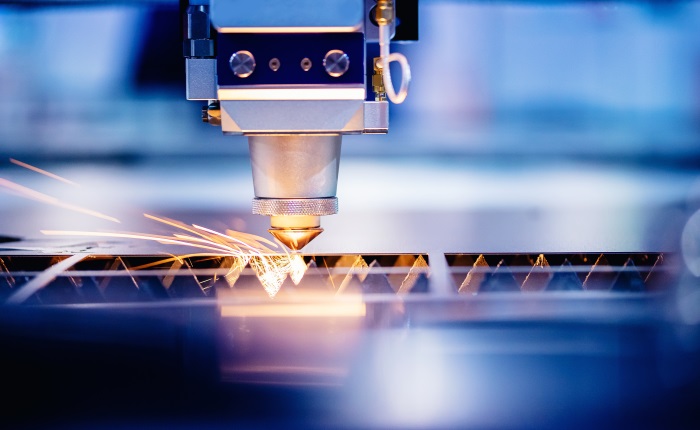

Сопла для станков лазерной резки металла в процессе работы

В процессе резки сопло выполняет следующие задачи:

  1. Подача других материалов в участок реза;
  2. Обеспечение соосности лазера и газовой струи;
  3. Контакт датчика слежения, замыкаемый на сопле, позволяет выдержать расстояние между деталью и разрезаемым металлом.

Материалы

Как правило, материалом для подавляющего большинства деталей является медь, поскольку этот металл сохраняет ёмкость при высоких температурах, хорошо рассеивает тепловую энергию. Некоторые экземпляры покрыты хромом для предотвращения налипания капель расплава из участка реза. Экземпляры без покрытия, по причине попадания частиц металла, часто приходится менять.

Классификация

Сгруппировать существующие сопла можно по различным характеристикам: диаметр, высота, форма.

По количеству слоёв

  • Однослойные. Сфера применения: воздух, инертные и условно-инертные газы, предотвращающие окисление. Преимущественно используется для лазерной резки нержавеющей стали, цинка, латуни.
  • Двухслойные, по которым может подаваться два различных газа. Как правило, этот тип сопла применяется в кислородной резке. Кислород не является инертным газом, поэтому даже незначительное поступление окружающего воздуха приведёт к изменению свойств станка и параметров горения. По внутреннему слою подаётся кислород, а наружный обеспечивает защиту от внешних газов.
  • Двойные сопла, как правило, применяются в резке чёрной стали.
  • Специальные радиусные. Могут быть одно- и двухслойными.

По конструкции

  • Стандартная с усечённым конусом.
  • «Сомбреро» - высота конусной части увеличена, а боковые грани имеют малый угол наклона. Подходит для резки контуров, находящемся на малом расстоянии друг от друга. Однако датчик, которым оснащён этот вид сопла, имеет меньшее время для предотвращения столкновения сопла с кромкой реза. Этот недостаток исправлен в новой версии с параболическими стенками, которая позволит плавно изогнуть кромку.

Ещё один вариант «сомбреро» - с закруглённой вершиной, подойдёт для заготовок толщиной до 0,3 мм. Этот тип сопла не тянет за собой лист металла первые несколько миллиметров после отвода, в отличие от плоскоголовочного варианта, и точность реза остаётся на прежнем уровне.

По форме

  • Цилиндрические – используются для сварки.
  • Конические. Применяют для резки металлов.

Посадочная грань сопла для лазерной резки металла

Вышеприведённые виды могут обладать шестигранной или круглой посадочной гранью. Только первый вид используется на станках, где сопла меняются автоматически. Если их меняют вручную, можно ставить оба вида.

Диаметр выходного отверстия

Диаметром сопла определяются расход рабочего газа в единицу времени, площадь сечения потока, форма и скорость газового потока. Больший диаметр означает лучшие показатели.

Диаметр отверстия сопла при покупки выбирается в соответствии с толщиной металла, который предполагается обработать, а также в зависимости от газа используемого для лазерной резки.

В таблице приведено соотношение диаметра выходного отверстия сопла и других параметров для резки стали. Неизменно давление воздуха – 4,5 – 5,5 мм.

Сталь

Толщина, мм

Диаметр, мм

Сила тока, А

Скорость, м/мин

Усреднённая ширина реза, мм

До 10

0,9…1,1

40…60

0,2…2

1…1,3

5…15

1,4

60…90

1,8…0,3

1,5…1,8

10…25

1,7

90…140

1,5…0,5

1,8…2,2

20…50

1,9

100…150

1,2…0,15

2…2,5


Марки

  1. WSX – китайский аналог запчасти от немецкого производителя Precetics Light Cutter. Совместимость с большинством моделей режущей головки. Материал сопла – высококачественная медь. Доступно в одно- и двухслойном вариантах.
  2. Raytools. Сопла повышенной прочности. В зависимости от задач использования выпускаются различные размеры. Несовместимы с головками IPG Precitec.
  3. Unimach. Сопла от российского производителя. Рассчитаны на высокое давление газа. Материал изготовления – медный сплав с хромовым покрытием. Функция воздушного обдува обеспечивает охлаждение.
  4. Tag. Медные сопла цилиндрической формы. Назначение – ручная резка лазером чёрной и нержавеющей стали, алюминия.
  5. IPG Photonic – медная коническая деталь с хромированным покрытием и острым наконечником. Высокая точность. Сопла предназначены для стандартной и микрорезки. Совместимость с головками Precitec, WSX и другими.
  6. Bodor. Одно- и двухслойные сопла, как с хромовым покрытием, так и без него. Высокая точность лазера и выпускаемого газа. Длительный срок эксплуатации.
